铝型材散热片尺寸如何计算?(附上散热片散热量计算公式)


发布者:永裕金属   发布时间:2022-8-8 10:51:45


  散热片尺寸该是多少好呢,其实这些都是可以计算出来的。

  散热片尺寸正确的设计方法是:


  首先确定最高的环境温度,比如60℃,查出散热片BD170的最高结温TJMAX=125℃,那么允许的温升是65℃。要求的热阻是65℃/2.45W=26℃/W。再查散热片BD170的热阻,TO-220封装的热阻θJA=54℃/W,TO-3封装(也就是大家说的“铁壳”)的热阻θJA=39℃/W,均高于要求值,都不能使用。

  计算散热片应该具有的热阻也很简单,与电阻的并联一样,即54//x=26,x=50℃/W。其实这个值非常大,只要是个散热片即可满足。

  散热器厂家其实就是把铝型材做出来,然后把表面弄黑。热阻这种最基本的参数他们恐怕从来就没有听说过。如果只考虑散热功率芯片的输入输出电压差X电流是芯片的功耗,这就是散热片的散热功率。

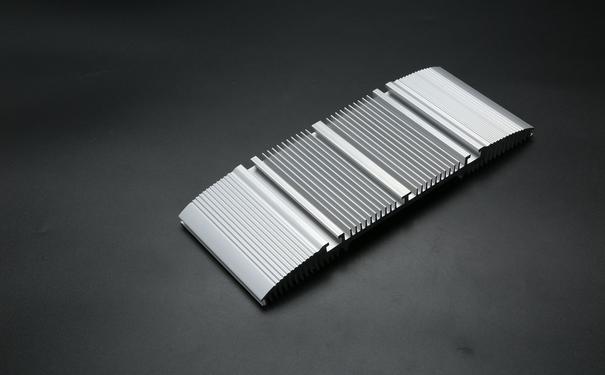

铝挤散热片



  铝型材散热片功率计算方法:


  铝挤型散热片,这是广泛用于现代散热中的优良散热材料,业界大部份都使用6063 T5优质铝材,其纯度可达到98%以上,其热传导能力强﹑密度小﹑价格便宜所以得到了各大厂商的青睐。

  铝挤型厂商制订相应的模具,将铝锭加热到一定的温度下,使其物理形态得到改变,然后从模具中出来就得到了我们想要的各种散热片原材了;再将其进行切割﹑剖沟﹑打磨﹑去毛刺﹑清洗﹑表面处理就可以进行利用了。

  散热片散热量计算公式:


  对散热器来说,散热量用公式表示为Q=K.F.△T,其中Q代表散热量,K代表传热系数,F代表散热面积,△T是指标准传热温度。标准传热温度值是64.5,根据国家标准工况得出:Tin(进水温度)=95℃,Tout(出水温度)=70℃,Tromm(室温)=18℃,温差△t=1/2(Tin+Tout)-Troom=64.5℃。


      我们永裕金属在佛山从事铝型材定制20年,服务大小客户6000+,合作开模10000+套,有丰富的定制开发生产经验,如果你需要一家服务好,经验足的铝型材厂家,或者对于铝合金型材方面有什么疑问可以直接咨询我们的在线工程师。
